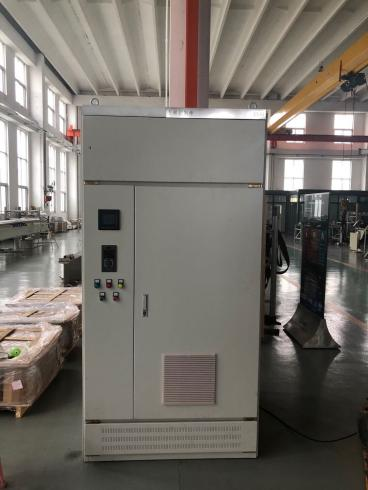

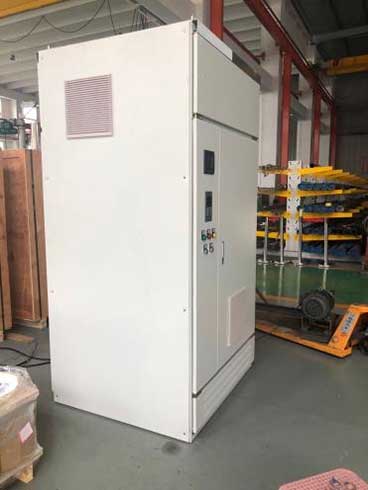

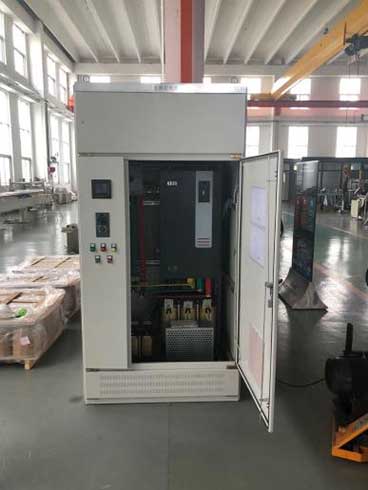

IngKabinet Kontrol Listrikminangka piranti darmabakti sing ngontrol wiwitan lan mandeg unit pompa submersible listrik (ESP), ngawasi lan ngrekam status operasi, lan kanthi otomatis nindakake proteksi daya nalika ana kahanan sing ora normal nalika operasi. Saiki, papat jinis lemari kontrol sing umum digunakake: lemari kontrol frekuensi daya, lemari kontrol wiwitan alus, lemari kontrol frekuensi variabel voltase rendah, lan lemari kontrol frekuensi variabel voltase medium.
Standar Internasional: ISO 13628, IEC 60034, IEC 60529, IEC 60947, IEC 60079
Standar Nasional: GB/T 16750 , GB/T 3797 , GB 4208 , GB/T 14048 , GB 7251.1
Standar Industri: API RP 11S1, API 14F
Standar Perusahaan: AT-ST-013
Power Supply Tegangan Protection
Telung-Phase Proteksi Saiki
Proteksi kakehan
Underload Protection
Under-Voltage Protection
Wiwit Tundha
Mati telat
Rekaman Saiki
| Model & Spesifikasi | Rated Saiki (A) | Tegangan Rated (V) | A (Jembar) × B (Dhuwur) × H (Dhuwur) |
| kelas 1.2 kV | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| Kelas 2,5 kV | 50, 80, 100, 120, 150 | 2500 | 600×630×1700 |
| kelas 3 kV | 50, 80, 100, 120, 150 | 3000 | 600×630×1700 |
| kelas 3,6 kV | 50, 80, 100, 120, 150 | 3600 | 600×630×1700 |
| Model & Spesifikasi | Rated Saiki (A) | Tegangan Rated (V) | A (Jembar) × B (Dhuwur) × H (Dhuwur) |
| kelas 1.2 kV | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| Kelas 2,3 kV | 50, 80, 100, 120, 150 | 2300 | 600×630×1700 |
● Ketinggian: ≤2000m
● Suhu sekitar:-30℃/-22℉ — +50℃/122℉
● Asor relatif: ≤85%
●Bebas bahan sing gampang kobong lan mbledhos, gas korosif kanggo insulasi, lan bledug konduktif
●Dipasang ing panggonan sing bebas saka geter abot, kanthi inclination vertikal ≤ 5 °
| Ora. | Jeneng Parameter | data |
| 1 | Dirating Tegangan Input | 380 V – 480 V±10%,3P 380 V – 480 V ± 10%, 3-phase |
| 2 | Frekuensi Input Rated | 50Hz±10% |
| 3 | Frekuensi Output | 0 - 120 Hz, bisa diatur |
| 4 | Resolusi Frekuensi Output | 0.01Hz |
| 5 | Kontrol Power Supply Tegangan | AC 220 V |
| 6 | Daya Output Rated | 110 kW–630 kW |
| 7 | Dirating Output Saiki | 215A–1188A |
| 8 | Range Tegangan Output | 0 - Tegangan Input |
| 9 | Tipe Rectifier | 6 - rectifier dioda pulsa |
| 10 | Tipe Transistor Inverter | IGBT |
| 11 | Antarmuka Komunikasi Eksternal | RS485, RS232 |
| 12 | Model Komunikasi Eksternal | kabel |
| 13 | Fungsi Proteksi | Overload, underload, short circuit, mundhut phase, over-suhu |
| 14 | Metode Cooling | Dipeksa hawa adhem |
| 15 | Faktor Daya Input | 0.98 |
| 16 | Efisiensi | > 98% |
| 17 | Filter Output | Gelombang sinus |
| 18 | Rated Duty Cycle | terus-terusan |
| 19 | Kelas IP / Kelas Proteksi | IP23 |
| 20 | Kapasitas kakehan | 150% dirating torsi, durasi 60 s |
| 21 | Suhu Sekitar Operasi | -15 ℃ ~ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Suhu panyimpenan / transportasi | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Kelembapan sekitar | ≤95% (ing +20 ℃), non-kondensasi |
| 24 | Ketinggian Instalasi | ≤1000m, derating dibutuhake yen ngluwihi |
| 25 | Input Side Harmonic Component | H5=36%,H7=17,8%,H11=8,1%,H13=5,3% |
| 26 | Konten Harmonik Sisih Input | <5% |
| 27 | Mode Kontrol | Multi-titik V/F, vektor V/F |
| 28 | Mode Wiring Inlet & Outlet | Ndhuwur mlebu & ndhuwur metu, ngisor lan ngisor metu |
| Ora. | Jeneng Parameter | data |
| 1 | Dirating Tegangan Input | 380 V – 690 V ± 10%, 3-phase |
| 2 | Frekuensi Input Rated | 50Hz±10% |
| 3 | Frekuensi Output | 0 - 120 Hz, bisa diatur |
| 4 | Resolusi Frekuensi Output | 0,01 Hz |
| 5 | Kontrol Power Supply Tegangan | AC 220 V |
| 6 | Daya Output Rated | 110 kW–900 kW |
| 7 | Dirating Output Saiki | 202 A–1535 A |
| 8 | Range Tegangan Output | 0 - Tegangan Input |
| 9 | Tipe Rectifier | IGBT |
| 10 | Tipe Transistor Inverter | IGBT |
| 11 | Antarmuka Komunikasi Eksternal | RS485, RS232 |
| 12 | Mode Komunikasi Eksternal | Fiber Optik Kab |
| 13 | Fungsi Proteksi | Overload, Underload, Short circuit, Phase loss, Over-suhu |
| 14 | Metode Cooling | Dipeksa hawa adhem |
| 15 | Faktor Daya Input | 0.98 |
| 16 | Efisiensi | > 98% |
| 17 | Filter Output | Gelombang sinus |
| 18 | Rated Duty Cycle | terus-terusan |
| 19 | Kelas IP / Kelas Proteksi | IP23 |
| 20 | Kapasitas kakehan | 150% dirating torsi, durasi 60 s |
| 21 | Suhu Sekitar Operasi | -15 ℃ ~ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Suhu panyimpenan / transportasi | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Kelembapan sekitar | ≤95% (ing +20 ℃), non-kondensasi |
| 24 | Ketinggian Instalasi | ≤1000 m; derating dibutuhake yen ngluwihi |
| 25 | Input Side Harmonic Component | 4% |
| 26 | Konten Harmonik Sisih Input | <5% |
| 27 | Mode Kontrol | Multi-titik V/F, vektor V/F |
| 28 | Mode Wiring Inlet & Outlet | Ndhuwur mlebu & ndhuwur metu, ngisor lan ngisor metu |
| Ora. | Jeneng Parameter | data |
| 1 | Dirating Tegangan Input | 0,6 KV -2,6 KV±10% |
| 2 | Frekuensi Input Rated | 50 Hz ± 10% |
| 3 | Frekuensi Output | 0 - 120 Hz, bisa diatur |
| 4 | Resolusi Frekuensi Output | 0.01 Hz |
| 5 | Kontrol Power Supply Tegangan | AC 220 V |
| 6 | Kapasitas Rated | 45 kVA-300 kVA |
| 7 | Metode Cooling | Dipeksa hawa adhem |
| 8 | Faktor Daya Input | Ndhuwur 0,98 ing> 20% mbukak |
| 9 | Rated Duty Cycle | terus-terusan |
| 10 | Kelas IP / Kelas Proteksi | IP20 |
| 11 | Kapasitas kakehan | 120% kanggo 1 jam, 150% kanggo 1 menit |
| 12 | Suhu Sekitar Operasi | -15 ℃ ~ 50 ℃ 5 ℉ ～ 122 ℉ |
| 13 | Suhu panyimpenan / transportasi | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 14 | Kelembapan sekitar | ≤90% (ing +20 ℃), non-kondensasi |
| 15 | Ketinggian Instalasi | ≤1000 m; derating dibutuhake yen ngluwihi |
●Ketinggian ora ngluwihi 1000 m; derating dibutuhake yen dhuwure ngluwihi 1000 m.
● Suhu sekitar operasi: -5 ℃ nganti +40 ℃, suhu rata-rata saben dina ora ngluwihi +35 ℃, variasi suhu sekitar ora luwih saka 5 ℃ / h. Yen suhu sekitar ngluwihi kisaran sing diidini, peralatan AC sing cocog kudu dilengkapi.
● Kelembapan relatif maksimum saka udara sekitar: ≤ 90% (ing 20 ℃); ≤ 50% ing +40 ℃.
●Pondasi instalasi kudu bebas saka geter lan kejut sing abot, kanthi inklinasi vertikal ora ngluwihi 5%.
● Lingkungan operasi kudu bebas saka bledug konduktif utawa mbledhos, lan bebas saka gas utawa uap sing corrode logam utawa karusakan jampel.
●Fluktuasi voltase terus-terusan saka sumber daya input AC ora ngluwihi ± 10% saka nilai sing dirating.
●Rentang fluktuasi frekuensi saka kothak daya AC: 45 Hz–55 Hz, kanthi tingkat variasi frekuensi ora ngluwihi ±1% per detik.
●Kanggo panggunaan njero ruangan mung kanthi ventilasi sing apik; reresik ing ndhuwur lan watara piranti kudu ≥ 700 mm.
●Dilengkapi proteksi kalebu overvoltage, undervoltage, overcurrent, phase mundhut lan short circuit.
● Dilengkapi tampilan LED kanggo nuduhake output saiki, voltase, frekuensi, etc.
●Parameter sistem bisa disetel liwat keypad.
● Bisa digunakake ing mode frekuensi variabel lan mode frekuensi daya.
● Ing operasi frekuensi variabel, mode kerja bisa manual utawa otomatis.
● Wektu wiwitan lan frekuensi operasi bisa disetel kanthi sewenang-wenang.
Q1: Apa peralatan sing digunakake kanggo Kabinet Kontrol Listrik Variabel Speed Drive?
A1: Kabinet Kontrol Drive Kacepetan Variabel iki minangka peralatan pendukung khusus kanggo kabeh jinis pompa submersible, kayata pompa suhu dhuwur, pompa sumur jero lan pompa intake kali. Cocog karo pangiriman banyu ladang minyak, pasokan banyu sumur jero lan proyek intake banyu kali.
Q2: Apa kaluwihan inti saka kontrol konversi frekuensi dibandhingake karo kontrol kacepetan tetep tradisional?
A2: Dibandhingake karo kothak kontrol tetep-kacepetan tradisional, ingKabinet Kontrol Listrik Variabel Speed Drivebisa nyetel kacepetan pump bebas yen perlu. Ngirit energi luwih akeh, nyuda nyandhang peralatan kanthi wiwitan alus, lan nduweni proteksi safety lengkap, nggawe operasi pompa luwih stabil, aman lan irit daya.
Q3: Apa kabinet kontrol iki bisa adaptasi karo lingkungan kerja ruangan sing atos?
A3: Nggih. Kabinet Kontrol Listrik iki nganggo cangkang industri sing disegel lan bagean internal sing berkualitas tinggi. Iku dustproof, anti banyu lan anti-gangguan, lan bisa stably ing lembab, bledug lan lingkungan ruangan kanggo oilfield, sumur banyu lan proyek intake banyu kali.

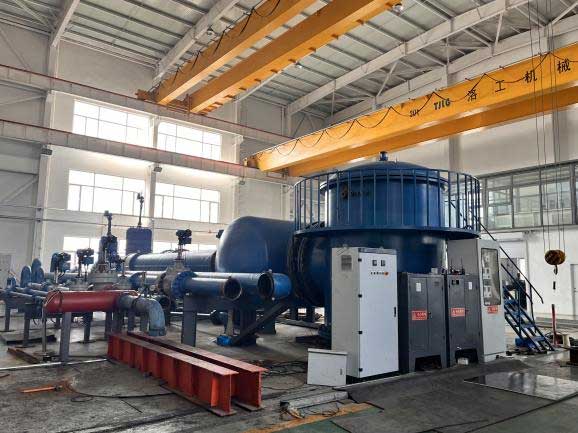

Kita ngetutake kontrol kualitas sing ketat kanggo saben Kabinet Kontrol Listrik Variabel Speed Drive. Beda saka pemeriksaan siji-bagian biasa, kabeh lemari kita dites karo set pompa submersible sing cocog sadurunge dikirim. Saben peralatan ngliwati tes lengkap, tes pangaturan kacepetan lan tes simulasi beban. Tes cocog pompa nyata iki njamin koordinasi sing sampurna ing antarane kabinet lan pompa. Kabeh produk sing dikirim mung sawise maringaken test cocog lengkap, kanggo njamin operasi lapangan stabil lan dipercaya.
Kita duwe pengalaman sing sugih ing ngembangake lan ngasilake peralatan kontrol pompa submersible. Kabeh produk Kabinet Kontrol Listrik Variabel Speed Drive diuji kanthi ketat, kanthi kualitas stabil lan tingkat kegagalan sing sithik. Kita ndhukung paramèter lan fungsi sing disesuaikan supaya cocog karo pompa lan kahanan kerja sing beda. Kita nyedhiyakake konsultasi pra-sales lengkap, pandhuan ing situs lan layanan pangopènan sawise-sales. Produk kita didol ing saindenging jagad, ngladeni macem-macem lapangan minyak, sumur banyu lan proyek intake banyu kali kanthi solusi kontrol sing hemat biaya lan stabil.
