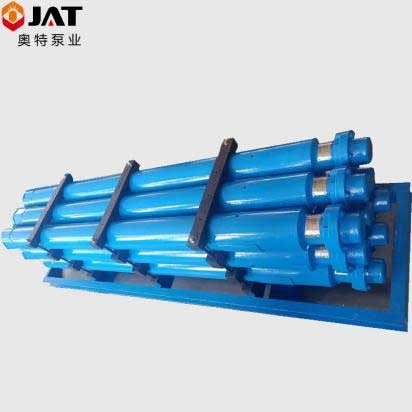

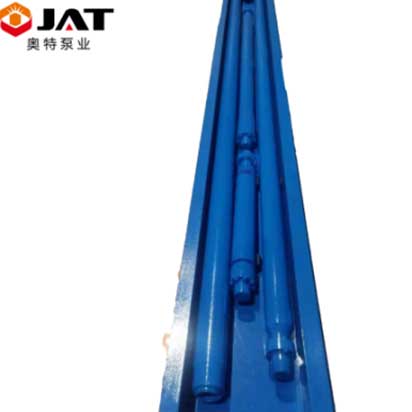

IngPompa Submersible Listrik Kabyaiku sistem angkat buatan downhole sing dirancang kanggo produksi minyak mentah sing terus-terusan ing sumur jero, platform lepas pantai lan kondisi reservoir sing kompleks. Iki nggabungake motor submersible kanthi kinerja dhuwur, pompa sentrifugal multi-tataran, sistem perlindungan tahan gas lan pasir, lan struktur sealing sing dipercaya kanggo nyedhiyakake kinerja ngangkat minyak sing stabil.
Dirancang kanggo sumur banyu dhuwur, ladang lenga diwasa, produksi lepas pantai lan lingkungan waduk sing tantangan, sistem ESP lenga mbantu operator ningkatake efisiensi produksi, nyuda frekuensi kerja lan nyuda biaya operasi jangka panjang.
Kanthi pirang-pirang diameter pompa, konfigurasi daya lan pilihan materi sing kasedhiya, bisa disesuaikan miturut kedalaman sumur, karakteristik cairan, suhu lan syarat produksi.

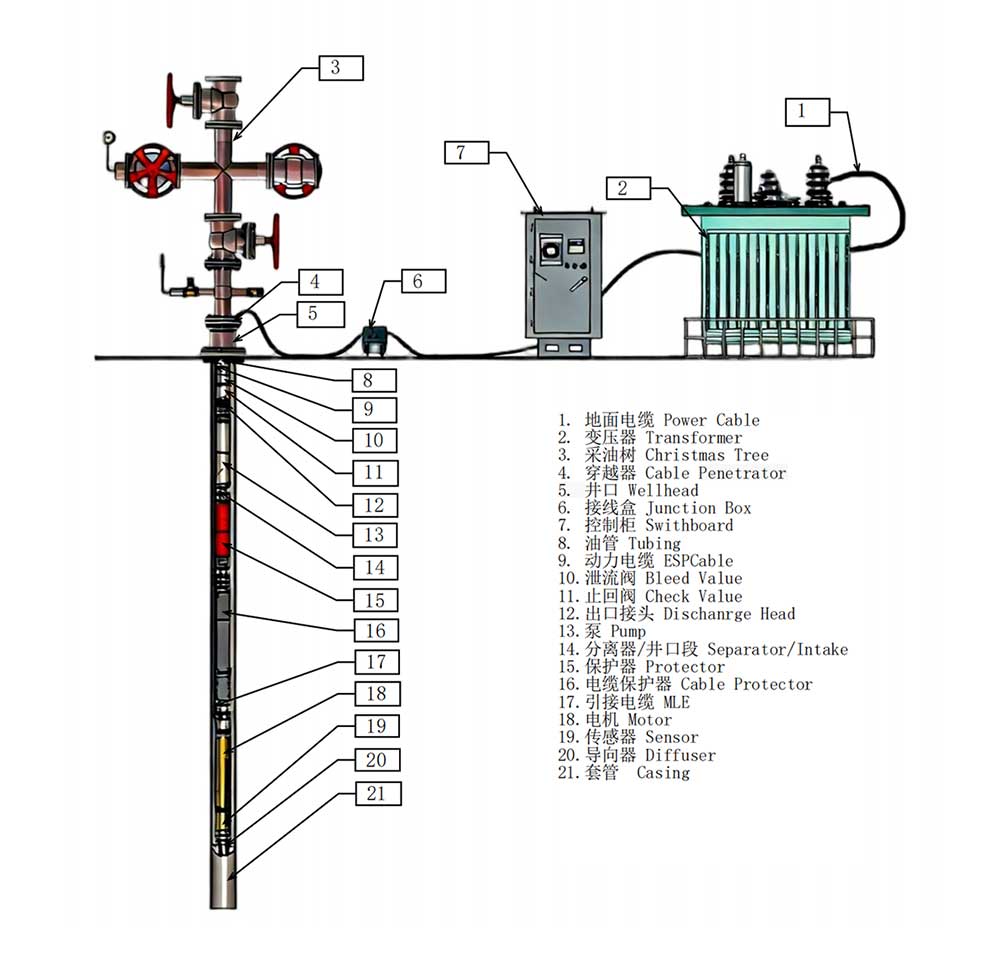

| Ora. | Jeneng peralatan | Kabutuhan | Metode Pengadaan | Katrangan Peralatan |
| fasilitas adhedhasar tanah | ||||
| 1 | Kotak Persimpangan | Opsional | Diwenehake pelanggan |
1.Kanggo sambungan kabel lemah ing sumur kabel lemah 2. Nyegah gas tekanan dhuwur ing tambang lemah |
| 2 | Variabel Frekuensi Step-up Transformer | dibutuhake | Diwenehake pelanggan | Digunakake kanggo ngedongkrak voltase sumber daya kanggo voltase lemah dibutuhake dening pump elektrik |
| 3 | Kabinet Kontrol Frekuensi Variabel voltase rendah (Kalebu Filter Sinus) | dibutuhake | Diwenehake pelanggan | Kanggo ngontrol, nglindhungi, lan nyetel status operasi pompa listrik |
| 4 | Nyaring | Opsional | Diwenehake pelanggan | Kanggo nglindhungi pompa listrik lan peralatan kritis ing jaringan listrik |
| 5 | Kabel lumahing | Opsional | Diwenehake pelanggan |
1.Digunakake kanggo nyambungake peralatan lemah 2. kontrol biaya pump |
| konektor string tubing downhole | ||||
| 1 | peralatan sirah sumur | dibutuhake | Diwenehake pelanggan | 1.Kanggo hanging tubing strings lan nyambungake pipelines lumahing2.Kanggo wacana kabel lemah |
| 2 | pipa lenga | dibutuhake | Diwenehake pelanggan | Digunakake kanggo nyambungake pompa listrik lan mbentuk saluran pengangkat cairan sumur |
| 3 | katup saluran | Opsional | Diwenehake pelanggan | Discharge cairan sumur pipa kanggo pompa |
| 4 | Katup aliran tunggal | dibutuhake | Diwenehake pelanggan | Fungsi mateni pompa ngalangi aliran maneh cairan sumur ing senar pipa, sing bisa nyebabake palu banyu lan ngrusak pompa listrik. |
| 5 | sambungan stopkontak | dibutuhake | Diwenehake pelanggan | Digunakake kanggo nyambungake pompa listrik menyang pipa minyak |

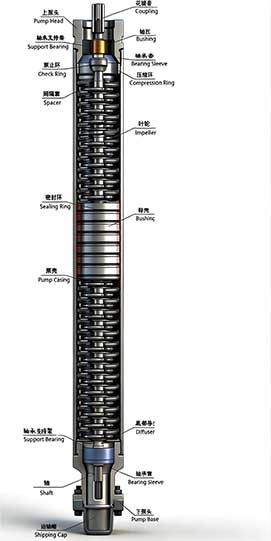

| 6 | pompa | dibutuhake | ekspropriasi dhewe | Digunakake kanggo ngasilake tekanan angkat sing dibutuhake lan tingkat aliran |
| 7 | prosesor gas | Opsional | ekspropriasi dhewe |
1.Kanggo nyuda impact gas ing pumps elektrik, kayata kunci gas lan cavitation 2. aliran angkat cekap |
| 8 | Separator gas utawa bagean inlet | dibutuhake | ekspropriasi dhewe |
1.Kanggo nyuda impact gas ing pumps elektrik, kayata kunci gas lan cavitation 2. aliran angkat cekap 3.bentuk saluran kanggo cairan sumur kanggo mlebu pompa |
| nomer | jeneng piranti | kabutuhan | metode akuisisi | Katrangan piranti |
| konektor string tubing downhole | ||||
| 9 | pelindung | dibutuhake | ekspropriasi dhewe |
1. Digunakake kanggo ngirim torsi motor menyang pump 2. Tekanan Balance kanggo Submersible Motor ing Wellbore 3. Gaya aksial saka pump operator 4.Ing replenishment lenga motor kanggo motor submerged 5.Axial Seal kanggo Submerged Motor |

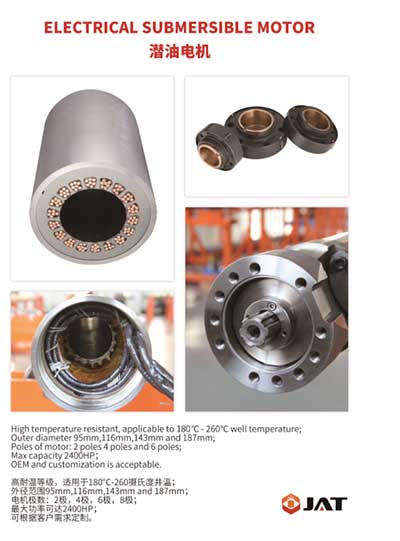

| 10 | motor submersible | dibutuhake | ekspropriasi dhewe | Digunakake kanggo ngowahi energi listrik dadi energi mekanik lan nyedhiyakake daya kanggo operasi pompa |
| 11 | sensor downhole | Opsional | Diwenehake pelanggan | Kanggo ngawasi wektu nyata tekanan inlet pompa cairan lan listrik, suhu, getaran, insulasi, lsp. |
| 12 | direktur | dibutuhake | ekspropriasi dhewe | Nuntun lan Stabilisasi Downhole Pompa |
| Peralatan kabel downhole lan aksesoris | ||||
| 1 | kabel passer | Opsional | Diwenehake pelanggan |
1. Digunakake kanggo sealing kabel liwat piranti wellhead 2.Dimensional struktur kompatibel karo piranti wellhead 3. Bisa tahan voltase lemah dhuwur saka motor |
| 2 | Kabel daya (kabel datar) | dibutuhake | Diwenehake pelanggan |
1.Power Transmission kanggo Downhole Tubing Stage 2. Kabel kudu kompatibel karo suhu sumur lan kondisi sumur |
| 3 | Kabel tension lan konektor kabel tension (kabel flat cilik) | dibutuhake | ekspropriasi dhewe |
1.Power Transmission kanggo Downhole Electric Pump Stage 2. Kabel kudu kompatibel karo suhu sumur lan kondisi sumur 3. Iku kudu nutup kanggo motor. |
| 4 | Sarung kabel lan clamp kabel utawa pelindung kabel unit | dibutuhake | ekspropriasi dhewe | Fiksasi kabel lan pangayoman kanggo Electric Pump Stage |
| 5 | YouTube:Cross-Connector Clamp Cable Protector | dibutuhake | Diwenehake pelanggan | Aplikasi Fiksasi Kabel lan Proteksi ing Tahap Pipa Minyak |
| nomer | jeneng piranti | kabutuhan | metode akuisisi | Katrangan piranti |
| Aksesoris Liyane kanggo Panggunaan Bawah Tanah | ||||
| 1 | Paket Aksesoris Downhole Pompa Listrik (Kalebu Motor, Pelindung, Bagian Kepala Sumur utawa Pemisah, Pompa, Prosesor Gas) | dibutuhake | ekspropriasi dhewe | Kanggo siji-wektu nggunakake bagean ing aplikasi lemah, kayata O-rings, ngawut-awut, lan lenga motor. |
| 2 | Paket aksesoris sambungan kabel | Opsional | ekspropriasi dhewe | Digunakake kanggo nyambungake kabel timbal menyang kabel daya, kayata pita insulasi lan kabel lapis baja. |
| 3 | aksesoris kanggo peralatan liyane arep mudhun poros | dibutuhake | Sawetara panyedhiya piranti nawakake | |
| piranti downhole | ||||
| 1 | mesin milih lan laying kabel | Opsional | Kasedhiya kanggo tuku, nyewa, utawa cara panyebaran kabel liyane | |
| 2 | katrol kab | dibutuhake | Diwenehake pelanggan | kanggo penyebaran kabel |
| 3 | peralatan ngisi lenga | dibutuhake | ekspropriasi dhewe | Kanggo injeksi lenga pompa listrik |
| 4 | hoist pompa listrik | dibutuhake | ekspropriasi dhewe | Kanggo downhole hoisting |
| 5 | kumparan | dibutuhake | ekspropriasi dhewe | poros disk downhole |
| 6 | ngangkat jack | ekspropriasi dhewe | Kanggo nggunakake motor listrik, kudu | |
| 7 | piranti downhole liyane | dibutuhake | Sawetara supplier piranti nyedhiyakake | |
| Jinis | Seri | Diameter maksimum (mm) |

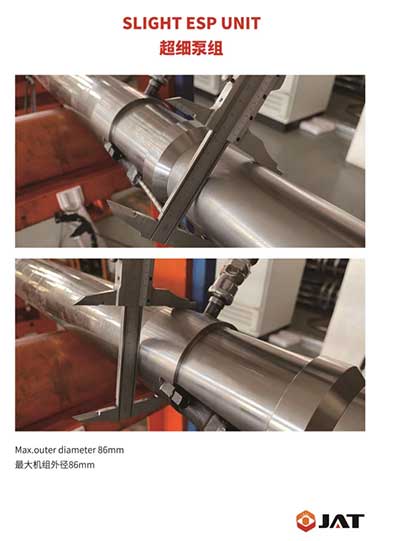

| Pompa | 338 | 86 |
| Pelindung | 338 | 86 |
| Motor | 375 | 95.25 |
| Jinis | Seri | Diameter maksimum (mm) |
| Pompa | 400 | 101.6 |
| Pelindung | 400 | 10.1.6 |
| Motor | 456 | 115.82 |
| Jinis | Seri | Diameter maksimum (mm) |
| Pompa | 513/538/562 | 130.3/136.7/143 |
| Pelindung | 513 | 130.3 |
| Motor | 540/562 | 138/143 |
| Jinis | Seri | Diameter maksimum (mm) |
| Pompa | 675 | 171.45 |
| Pelindung | 675 | 171.45 |
| Motor | 738 | 187.45 |
| Jinis | Seri | Diameter maksimum (mm) |
| Pompa | 862 | 219 |
| Pelindung | 675 | 171.45 |
| Motor | 738 | 187.45 |
• Pengembangan Lapangan Minyak Onshore:IngPompa Submersible Listrik Kab cocok kanggo sumur minyak konvensional, reservoir minyak tekanan rendah lan sumur pangembangan banjir banyu, ngirimake pengangkatan minyak mentah saben dina sing stabil lan nyukupi kabutuhan produksi terus-terusan ing lapangan minyak tanah.
• Produksi Minyak & Gas Luar Negeri:Bisa diadaptasi menyang bolongan sumur lepas pantai lan kahanan kerja laut sing atos, kanthi struktur kompak lan tingkat kegagalan sing murah kanggo nyuda biaya pangopènan lan operasi ing lepas pantai.
• Operasi reservoir khusus:Ditrapake kanggo sumur lenga kanthi banyu dhuwur, rada korosif lan abrasif, uga sumur minyak panas bumi, ndhukung pengangkatan cairan sing aman lan efisien ing kahanan kerja sing rumit.
• Stimulasi Sumur Minyak & Restorasi:Cocog kanggo sumur minyak sing kurang ngasilake lan kesel, kanthi efektif ningkatake efisiensi pangiriman cairan lan nyegerake kapasitas produksi ladang minyak sing tuwa.
•Desain Struktur:Pompa Submersible Listrik nganggo tampilan sing rapi lan kompak kanthi macem-macem diameter njaba opsional, sing bisa cocog karo ukuran sumur sing beda-beda lan adaptasi karo macem-macem jinis sumur minyak.
•Efisiensi ngangkat dhuwur:Struktur hidraulik multi-tahap sing dioptimalake menehi dorongan tekanan sing stabil lan tingkat aliran gedhe, nyadari ngangkat minyak mentah terus-terusan kanthi efisiensi dhuwur.
•Kemampuan adaptasi lingkungan sing apik:Dilengkapi sealing premium lan struktur protèktif, nolak karat lan abrasion saka media campuran lenga, gas lan banyu ing bolongan mudhun.
•Biaya Operasi sing murah:Fitur konsumsi energi sing sithik, operasi sing stabil lan tingkat kegagalan sing sithik, nyuda pangopènan manual lan kerugian mati lapangan.
•Long Service Life:Déwan sing dikalibrasi pabrik lan desain bantalan beban dhuwur nambah stabilitas struktural sakabèhé lan ngluwihi siklus mlaku peralatan.
400 seri:Model standar kompak sing dirancang kanggo sumur minyak konvensional kanthi diameter cilik. Cocog kanggo aplikasi produksi ladang minyak umum sing mbutuhake kapasitas aliran moderat lan operasi ekonomi.
Seri 538/540:Dirancang kanggo sistem penyebaran tubing coiled lan cocok kanggo sumur lenga medium lan gedhe-diameteripun. Ndhukung aplikasi sing mbutuhake tingkat aliran sing luwih dhuwur lan kapasitas angkat.
Struktur Anti Gagal:Bantalan dorong dhuwur lan struktur perlindungan sing disegel mbantu nahan beban impact downhole lan nyuda karusakan peralatan sajrone operasi.
Operasi Hemat Energi:Desain hidrolik sing dioptimalake nyuda resistensi aliran cairan lan kerugian hidraulik, mbantu nyuda konsumsi energi sajrone operasi terus-terusan.
Pilihan Konfigurasi Fleksibel:Sawetara spesifikasi pompa lan pilihan materi kasedhiya kanggo aplikasi sing nglibatake karat, abrasi lan kahanan suhu dhuwur.
Syarat pangopènan sing luwih murah:Interval layanan dawa, frekuensi pangopènan suda lan kinerja operasi sing konsisten mbantu nyuda biaya operasi sakabèhé.
Pilihan ESP kudu adhedhasar kondisi sumur sing nyata lan syarat operasi.
Sumur produksi sing luwih dhuwur mbutuhake:Diameter pompa sing luwih gedhe, Kapasitas aliran sing luwih dhuwur, Tahap hidrolik sing dioptimalake
Sumur jero mbutuhake: Kapabilitas sirah sing luwih dhuwur, Tahap pompa luwih akeh, Struktur mekanik sing dikuatake
Faktor utama kalebu:Persentase potongan banyu, kandungan gas, konsentrasi pasir, tingkat korosi, viskositas minyak mentah
Sumur suhu dhuwur mbutuhake:Insulasi motor suhu dhuwur, Bahan tahan panas, Desain pendinginan sing luwih apik
Bahan inti kalebu poros alloy lan komponen anti-karat dipriksa sadurunge produksi kanggo verifikasi tundhuk karo syarat aplikasi downhole.
Analisis dinamika cairan komputasi lan mesin CNC ditrapake kanggo nambah akurasi impeller, diffuser lan pangolahan komponen struktural.
Saben unit pompa ngalami tes kinerja aliran, tes tekanan, tes operasi lan inspeksi sealing sadurunge dikirim.

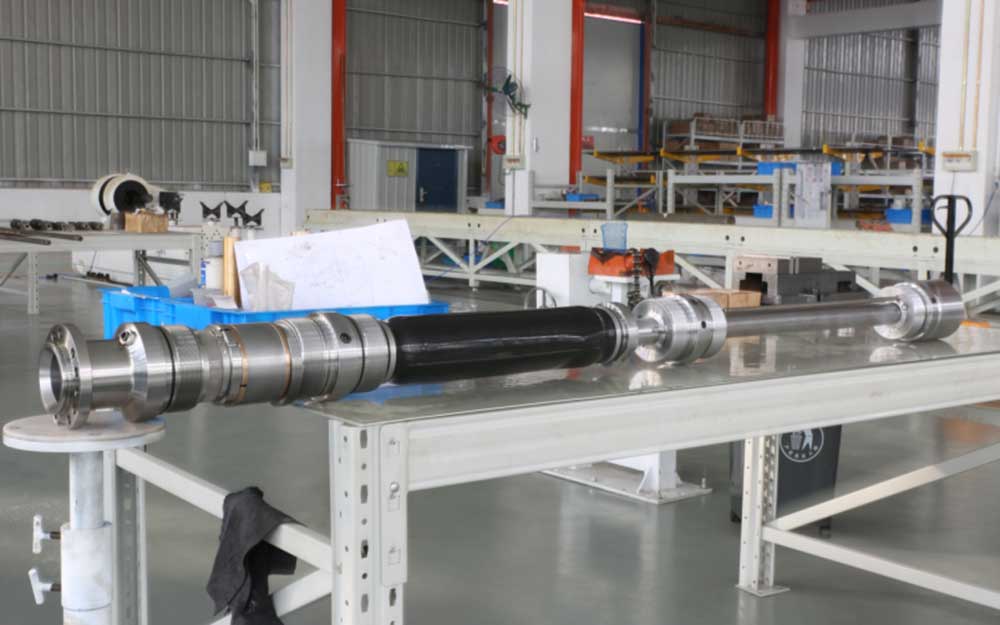

Prosedur perakitan terpadu lan proses kalibrasi pabrik ditindakake kanggo njaga kinerja produk sing konsisten lan nyuda panyimpangan perakitan.
Cathetan produksi lan uji coba dijaga kanggo keterlacakan produk lan verifikasi proyek.
