Akumulasi banyu minangka salah sawijining tantangan utama sing mengaruhi efisiensi lan safety pertambangan. Banyu lemah sing berlebihan, udan, lan rembesan lemah bisa ngganggu produksi, ngrusak peralatan, lan nambah biaya operasi.

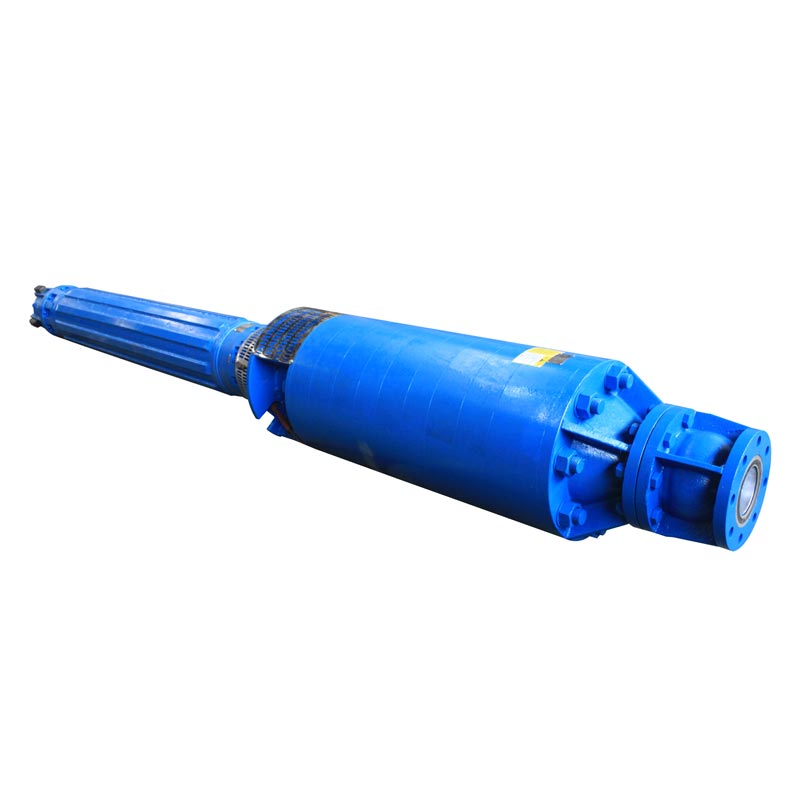

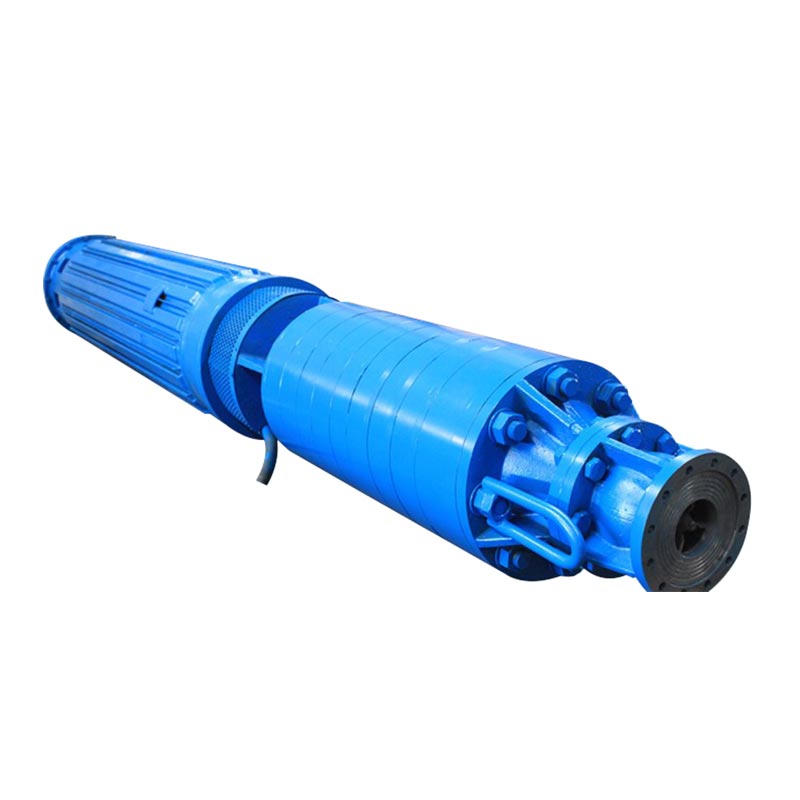

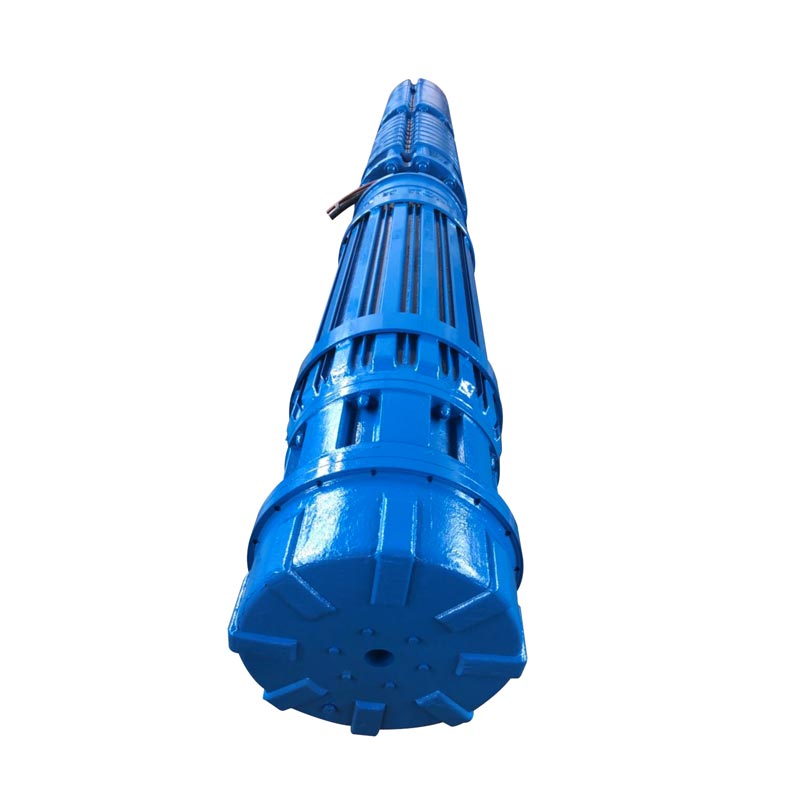

Drainase Submersible Mining Pump dirancang kanggo aplikasi dewatering tambang abot ing ngendi terus-terusan. operasi lan umur layanan dawa dibutuhake. Dirancang kanthi sistem hidraulik sentrifugal kanthi kinerja dhuwur lan kuat teknologi motor submersible, menehi aman banyu stabil sanajan ing tambang jero, bolongan mbukak gedhe, lan lingkungan ngemot partikel abrasif.
Saka tambang batu bara lan tembaga nganti situs ekstraksi emas, timah, lan berlian, pompa iki ngasilake saluran sing bisa dipercaya kinerja ing kahanan nuntut.
Ing ngisor beban ing unit saka tikaman aksial lan ditarik-In padhet lan silt, sing luwih dhuwur operasional linuwih.
Sing luwih dhuwur linuwih operasional, luwih dawa umur layanan. Kanggo pompa motor submersible sing nampilake HDM sing bisa 10 taun utawa luwih.
Suwene umur layanan lan efisiensi sing luwih dhuwur (nganti 90%-plus), luwih murah biaya operasi.
Kapasitas aliran Q: nganti 6000 m'/h (26500 US gpm)
Kepala pangiriman H: nganti 1500 m (5000 ft)
Tekanan p: 150 bar (2200 Psi)
Kacepetan n: nganti 3600 rpm
Data kinerja motor:
Frekuensi: 50 Hz / 60 Hz
Tegangan V: nganti 14000 volt
Daya motor P: nganti 5000 kW (6700 HP)
Kacepetan n: nganti 3600rpm
Suhu t: nganti 100 ℃
Bahan:Bahan dipilih kanthi individu miturut kabutuhan Sampeyan kalebu wesi cor abu-abu, wesi ulet, tembaga, tembaga aluminium, baja tahan karat dupleks
(1) Pompa submersible nduweni impeller sentrifugal lan struktur baling-baling pandhuan radial; sajrone operasi, cairan ditarik kanthi radial lan dibuwang kanthi radial;
(2) Pompa submersible iki utamané kasusun saka impeller, ring segel, guide vanes ndhuwur lan ngisor, bagean penengah ndhuwur lan ngisor, bagean nyedhot, bagean discharge, pump shaft, bantalan tikaman ndhuwur, guide vane lengen klambi, lan bagean transisi penengah.
(3) Ruang kerja pompa kasusun saka impeller, guide vane, lan bagean penengah. Impeller, lengen bantalan, lan lengen baja mbentuk rakitan rotor, nalika bantalan geser dipasang ing bagean nyedhot, bagean discharge, lan bagean transisi penengah kanggo ndhukung perakitan rotor puteran.
(4) Kanggo ngimbangi gaya aksial, impeller disusun kanthi simetris: impeller ndhuwur muter searah jarum jam, dene impeller ngisor dipasang ing arah sing ngelawan. Pasukan aksial sing diasilake dening impeller sajrone operasi mbatalake siji liyane, lan kekuwatan aksial sisa ditanggung dening bantalan dorong sing disambungake menyang motor, saengga bisa nambah umur layanan unit kasebut.
(5) rotor dipanggonke nggunakake Pundhak radial kopling pump kanggo kempal karo motor prewangan omah kopling, lan aman axially karo bolts kanggo mbentuk sambungan kaku.

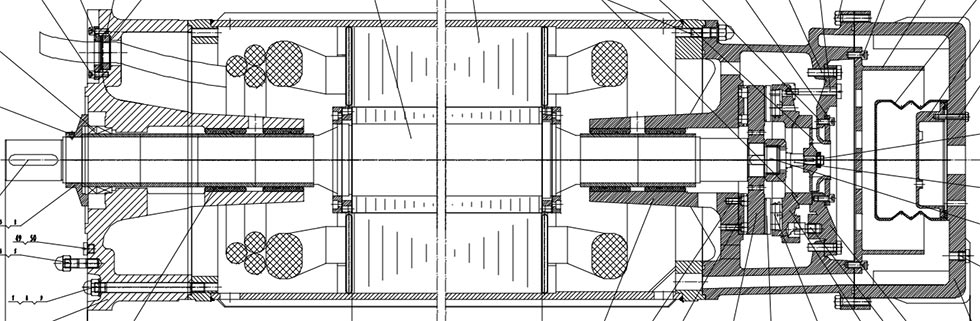

(1) Motor kasusun saka stator, rotor, bantalan panuntun ndhuwur lan ngisor, bantalan dorong, dasar, segel ekstensi poros perakitan, lan komponen liyane.
(2) Ekstensi poros motor disegel kanthi nggunakake segel minyak sing dikuatake karet lan segel mekanik.
(3) A nguyuh expansion karet dipasang ing ngisor motor kanggo Balance meksa antarane motor growong internal lan banyu njaba nalika expansion termal lan kontraksi dumadi nang motor utawa nalika ing tingkat banyu njaba fluktuasi. Sisih ngisor motor dilapisi karo lembaran galvanis tahan karat logam.
(4) Lumahing njaba omah motor nduweni fitur sirip pendinginan lan saluran banyu sing adhem. Sajrone operasi, ing interior motor diisi banyu, sing disebarake dening impeller ing ngisor rotor kanggo njamin suhu internal seragam. Ing wektu sing padha, aliran banyu kanthi kacepetan dhuwur ing permukaan njaba motor ilang panas saka omah, sirip pendingin, lan permukaan saluran banyu.
(5) Winding stator motor nggunakake kabel terisolasi voltase dhuwur, tahan banyu, sing menehi suhu sing apik. resistance lan sifat insulasi. Kabel nduwurke tumpukan disambungake menyang voltase dhuwur, kabel daya tahan banyu. Kajaba iku, sensor suhu dipasang ing permukaan ujung gulungan kanggo ngawasi banyu suhu watara wong. Sensor suhu disambungake menyang kabel papat inti; loro kabel sing routed metu liwat bolongan metu kabel ing guide ndhuwur omah prewangan.
(6) Rotor kasebut saka jinis kandhang bajing, kanthi kandhang digawe saka konduktor tembaga.
(7) Housing bantalan pandhuan ndhuwur lan ngisor dipasang karo cangkang bantalan, lan bantalan dorong dipasang ing mburi ngisor rotor. Déwan bantalan dorong kasusun saka bantalan dorong ndhuwur lan ngisor lan sliding piring, sing digunakake kanggo ndhukung pasukan aksial; bantalan tikaman ndhuwur iku jinis annular segmented, nalika ngisor bantalan dorong minangka jinis sektor segmen.
Ngilangi banyu lemah saka tambang batu bara sing efisien.
Cocog kanggo sistem saluran pertambangan tembaga, emas, timah, lan berlian.
Nangani akumulasi curah udan lan kontrol banyu lemah ing pit pertambangan gedhe.
Konfigurasi tekanan dhuwur kanggo operasi jero lemah.
Pompa kasebut dirancang kanggo banyu tambang sing ngemot banyu lemah, sedimen, lan partikel sing digantung. Pilihan materi bisa disesuaikan miturut kahanan banyu.
Gumantung ing konfigurasi, pompa bisa entuk kepala pangiriman nganti 1500 meter, saengga cocog kanggo tambang jero. aplikasi drainase.
Bahan umum kalebu wesi tuang, wesi ulet, perunggu, tembaga aluminium, lan baja tahan karat dupleks. Ing pilihan gumantung karat lan syarat abrasion.
ya wis. Kinerja hidrolik pompa, voltase motor, daya, bahan, lan konfigurasi bisa disesuaikan miturut syarat proyek.
